Обследование покрытия под установку оборудования на кровле

Объект

Административно-бытовой корпус производственной площадки. Здание эксплуатируется; требовалось разместить на кровле промышленный охладитель с гидромодулем.

• Двухэтажное здание монолитного железобетонного каркаса, размеры в осях 17,2 × 29,8 м, высота 7,4 м
• Колонны 400 × 400 мм с шагом 6,0 × 6,0 м, ригели 400 × 300 мм, монолитная плита покрытия 200 мм
• Кровля — полимерная мембрана по утеплителю 150 мм, уклон 1,5 %, внутренний водосток

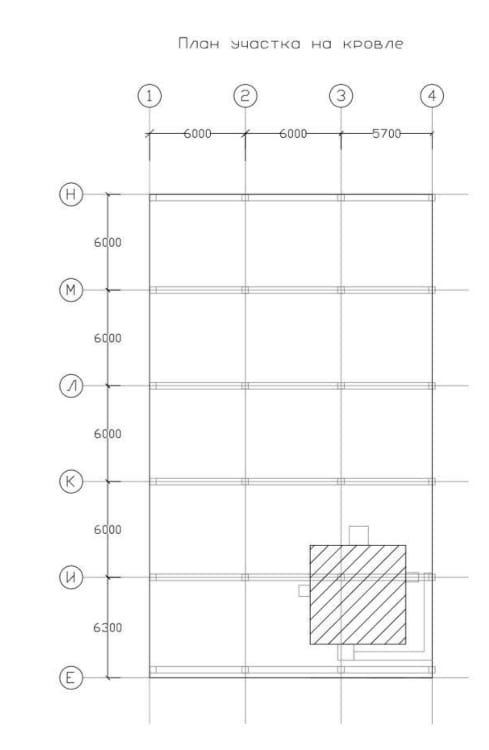

• Оборудование — охладитель 2 000 кг и гидромодуль 300 кг, зона компоновки около 4,0 × 4,0 м

Обследование выполнено с инструментальными замерами и неразрушающим контролем прочности бетона.

С какой проблемой обратился заказчик

Оборудование закуплено, подрядчик готов монтировать по штатным опорам рамы. Вопрос стоял простой: выдержит кровля или нет.

Версия, лежащая на поверхности, выглядела убедительно: здание новое, каркас монолитный, 2,5 тонны на площадку 4 × 4 метра — это около 1,5 кН/м², меньше снеговой нагрузки, которую покрытие несёт каждую зиму. Значит, ставить можно прямо на кровлю.

Слабых мест здесь два. Осреднение нагрузки по квадратному метру не отвечает на главный вопрос — какой элемент в цепи «плита — ригель — колонна — фундамент» воспримет усилие первым и есть ли у него запас; лимитирует, как правило, не то, что видно с кровли. Второе: весь этот расчёт «в уме» опирается на проектный класс бетона, а фактический может оказаться ниже — и тогда запаса, на который все ссылаются, уже нет. Цена ошибки — не переделка узла, а разрушение участка покрытия над рабочими помещениями второго этажа.

Как мы сформулировали задачу

Задачу переопределили: не «выдержит ли кровля», а какой элемент является лимитирующим и при какой схеме передачи нагрузки монтаж становится допустимым. При такой постановке ответ «нельзя» перестаёт быть тупиком и превращается в условие.

Отсюда метод. Визуального обследования недостаточно — выполнили поверочный расчёт по предельным состояниям первой группы, причём по фактическим характеристикам материалов, а не по проектным. Проверили каждое звено цепи передачи нагрузки и каждый вид предельного состояния отдельно: плиту на изгиб в двух направлениях, на продавливание и на местное смятие; ригель на изгиб в пролёте и на опоре и на поперечную силу; колонны на сжатие; фундаменты — качественно. Оборудование поместили в наиболее невыгодное положение — в середину пролёта.

Два варианта монтажа рассмотрели как две самостоятельные расчётные схемы, а не как один вопрос с одним ответом.

Нормативная база: ГОСТ 27751-2014, ГОСТ 31937-2024, СП 20.13330, СП 63.13330.2018, СП 16.13330.2017, СП 22.13330.2016, СП 17.13330.2017, ГОСТ 17624-2021, ГОСТ 18105-2018, ГОСТ Р 57837-2017, ГОСТ 9.307-2021, СП 13-102-2003 (справочно).

Что мы сделали

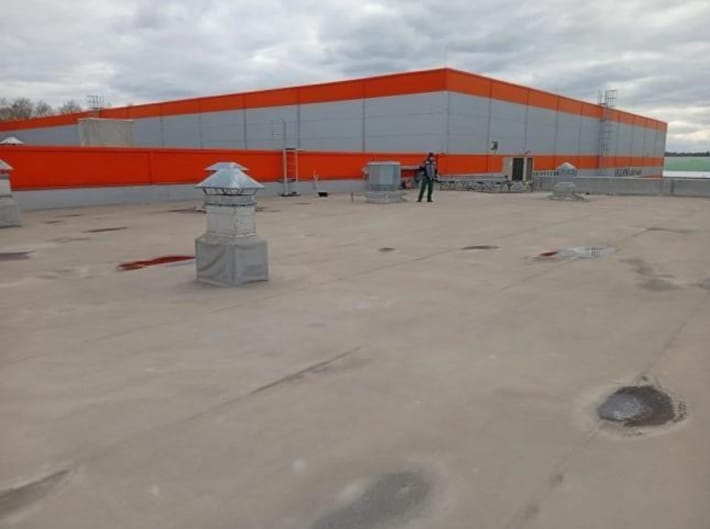

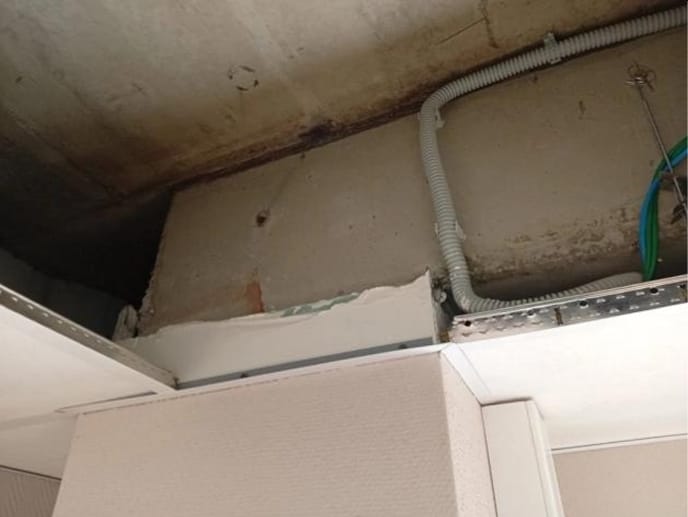

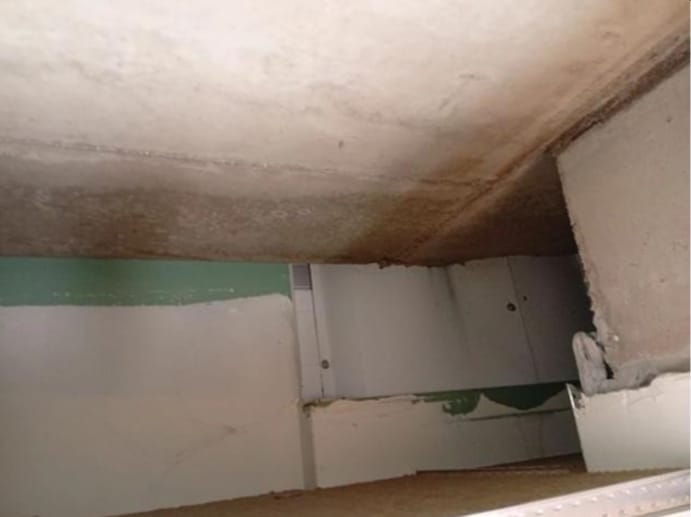

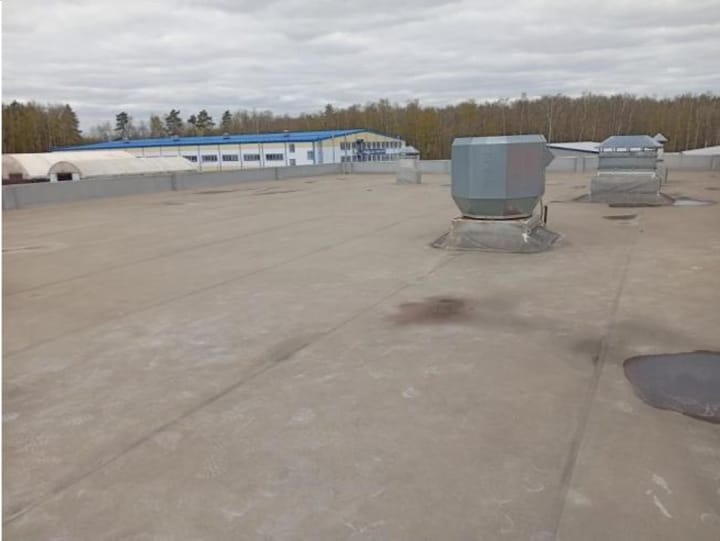

1. Обследовали кровлю и конструкции покрытия в зоне планируемого монтажа — мембрану, примыкания к парапетам и вентшахтам, низ плиты, ригели и колонны, с проверкой отсутствия конфликтов с уже стоящим на кровле оборудованием.
2. Выполнили инструментальные замеры геометрии — толщину плиты, сечения ригелей и колонн, шаг колонн с учётом укороченных крайних ячеек, высотные отметки и фактический уклон кровли.
3. Провели ультразвуковой контроль прочности бетона в 12 точках — четыре по плите покрытия, восемь по ригелям, с переводом в класс бетона и сопоставлением с проектным.
4. Собрали нагрузки по расчётным сочетаниям — собственный вес плиты и кровельного пирога, снег III района, эксплуатационная нагрузка, вес оборудования. В массу заложили резерв 200 кг сверх паспортной на монтажные элементы и комплектующие.
5. Выполнили восемь поверочных проверок по всей цепи передачи нагрузки — от плиты до фундаментов, с коэффициентом использования по каждой.
6. Рассчитали и подобрали распределительный каркас с проверкой прочности и прогиба, разработали узлы опирания, крепления и виброизоляции, требования к антикоррозионной защите и производству работ.

Что установили

Визуально конструкции в порядке — и это как раз ловушка. Мембрана без сквозных повреждений, уклон выдержан, застойных зон нет, сквозных трещин, обнажения и коррозии арматуры, значительных прогибов не зафиксировано. Обследование без поверочного расчёта на этом бы и закончилось — заключением о возможности монтажа.

Прочность бетона ригелей ниже проектной на один класс. Плита: 29,7–31,2 МПа, класс В25 — соответствует проекту. Ригели: 24,3–26,0 МПа по восьми точкам, класс В20 при проектном В25. Расчётное сопротивление бетона сжатию падает с 14,5 до 11,5 МПа — это и оказалось определяющим обстоятельством всего расчёта.

Лимитирующий элемент — ригель, и запаса у него нет. Коэффициент использования по изгибу в надопорном сечении 1,56 — перенапряжение 56 %; по поперечной силе в приопорных зонах 1,21 — перенапряжение 21 %. Пролётное сечение с учётом совместной работы с плитой (тавровое сечение) работает с запасом: 0,52.

Плита и колонны, напротив, имеют многократный запас. Изгиб плиты — 0,21 и 0,36 по двум направлениям армирования; продавливание и местное смятие — 0,016, более чем шестидесятикратный запас; колонны — 0,27–0,29, запас более трёхкратного. Прирост нагрузки на фундаменты при передаче через надколонные зоны незначителен.

Отсюда прямой ответ на вопрос заказчика — дифференцированный по варианту монтажа. Прямая установка на кровлю по штатным опорам не допускается: нагрузка идёт через плиту на ригели, у которых расчётного запаса нет. Установка через стальной распределительный каркас с опиранием в надколонных зонах технически допустима — нагрузка минует ригель и передаётся на элементы с запасом.

Причинно-следственная цепь: отклонение при бетонировании или изменение рецептуры смеси → фактический класс бетона ригелей В20 вместо проектного В25 → расчётное сопротивление 11,5 МПа вместо 14,5 → исчерпание расчётного запаса ригеля на опоре и по поперечной силе → недопустимость любой расчётно значимой догрузки пролётных и приопорных участков → единственная допустимая схема монтажа проходит мимо ригеля, через надколонные зоны.

Что это дало заказчику

Ответ «нельзя» превратился в ответ «можно при условии». Заказчик не отказался от оборудования и не перепроектировал здание — он получил схему монтажа, при которой уже закупленный охладитель встаёт на существующую кровлю.

Предотвращён монтаж, который выглядел безопасным. Схема с прямой установкой на паспортные опоры прошла бы любую визуальную проверку и была бы смонтирована. Расчёт по фактическому классу бетона показал, что делать этого нельзя.

Вместе с запретом получено готовое техническое решение. Не «обратитесь к проектировщику», а конкретный каркас: два главных прогона из двутавра 25Б1 пролётом 6,0 м, поперечные связи 14Б1, опорные пластины 300 × 300 × 10 мм, виброизолирующие прокладки EPDM 20 мм, проработанные узлы опирания, соединения и крепления оборудования, горячее цинкование, требования к восстановлению кровельного ковра. Проектной организации остаётся выпустить рабочую документацию по заданной схеме.

Закрыт риск, о котором не сказал производитель. Динамические параметры компрессоров и вентиляторов в переданных материалах отсутствуют. Вместо того чтобы проигнорировать этот пробел, учёт динамики вынесен в обязательные условия: двухконтурная виброизоляция и виброконтроль в трёх точках после запуска оборудования.

Ответственность зафиксирована документально. Заключение прямо называет недопустимую схему монтажа и ограничивает массу оборудования. Если подрядчик отступит от схемы, вопрос о последствиях будет решаться не на словах.

Заключение подготовлено с расчётом на оспаривание. Каждый вывод подкреплён числом: коэффициент использования по каждой из восьми проверок, прочность бетона по каждой точке замера, состав расчётных сочетаний. Ограничения вынесены отдельно: вскрытия конструкций не выполнялись и армирование принято по проекту, геологические изыскания не представлены и фундаменты оценены качественно, причина снижения класса бетона по имеющимся материалам не устанавливается, заключение не заменяет рабочую документацию.
