Экспертиза перепуска воды под железнодорожными путями

Объект

Участок перепуска воды под железнодорожными путями необщего пользования в составе строящегося складского комплекса с подъездными путями. Объект не введён в эксплуатацию.

• Водопропускная труба прямоугольного сечения 2,5 × 2,0 м под железнодорожной насыпью; вторая труба диаметром 1,0 м на смежном пикете
• Насыпь подъездного пути пересекает русло периодически пересыхающего водотока под углом около 18°
• Проект шифр 17-01-23, стадии П и Р, с положительным заключением государственной экспертизы
• В составе исследования — 33 единицы материалов: проект, инженерно-геологические, гидрометеорологические и геодезические изыскания, исполнительная документация, акт о выявленных дефектах

Обследование — выезды на объект с визуальным и выборочным инструментальным контролем, 3D-сканирование участка с построением 15 поперечных сечений.

С какой проблемой обратился заказчик

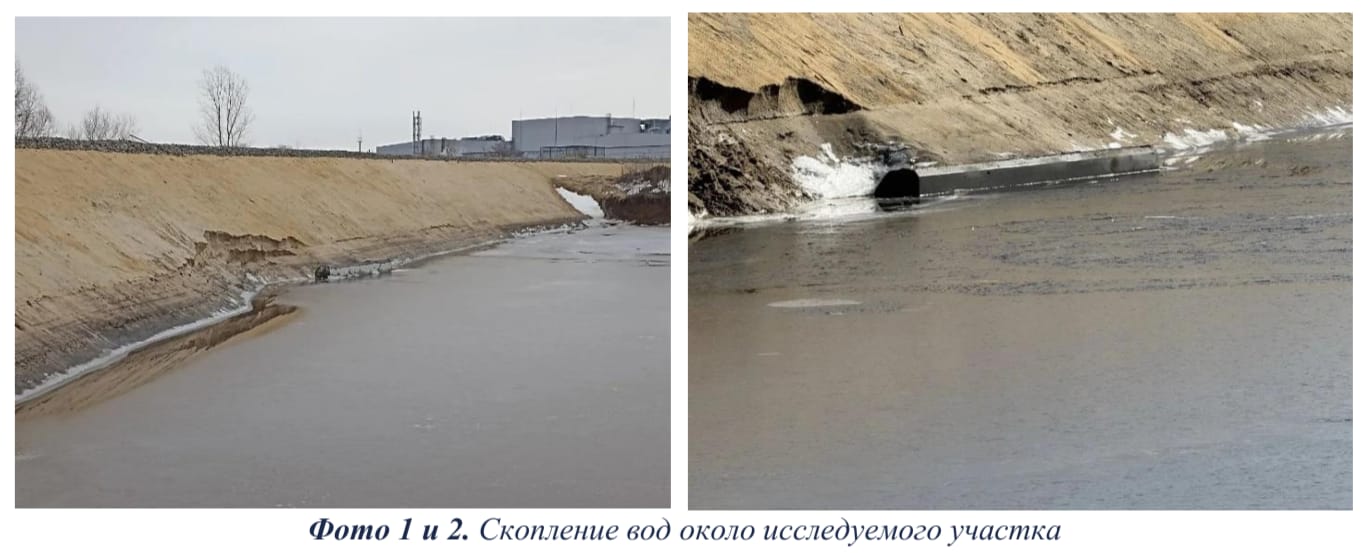

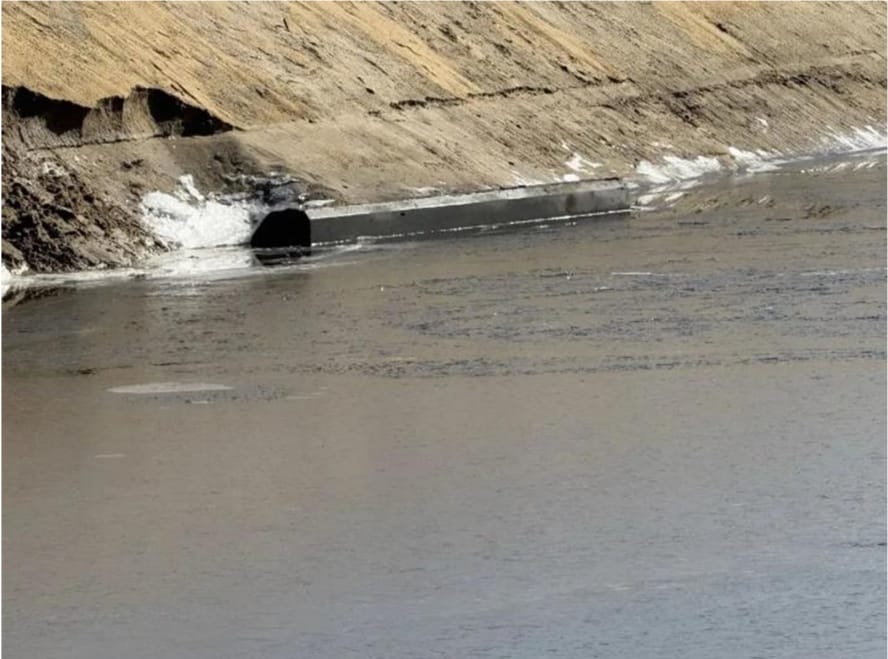

Весной у трубы встала вода: затопление входного и выходного участков, размыв откоса у входного оголовка, деформация откоса над трубой у выходного. Всё это зафиксировано актом о выявленных недостатках.

Версия, лежащая на поверхности, напрашивалась сама: вода стоит у трубы — значит, виновата труба. Либо мало отверстие, либо она уложена с контруклоном. Отсюда и вывод о мере: разбирать насыпь, демонтировать трубу и переукладывать.

Слабых мест здесь два. Демонтаж трубы под железнодорожной насыпью — самое дорогое из всего, что можно сделать на этом участке; если причина не в трубе, деньги уйдут, а вода весной встанет снова на том же месте. Второе: проект прошёл государственную экспертизу и получил положительное заключение. Претензия в общей форме «проект недоработан» разбивается ссылкой на это заключение за одну реплику — если не показано точно, что именно и на каком уровне осталось непроработанным.

Как мы сформулировали задачу

Задачу переопределили: не «виновата ли труба», а работает ли перепуск воды как единый комплекс — подвод, труба, выпуск, укрепление русла, откосы, сопряжение с рельефом. Труба без организованного подвода и отвода воды не выполняет свою функцию, даже если сама она рассчитана и смонтирована безупречно.

Отсюда разделение на три самостоятельных уровня, каждый со своим ответом: проектное решение, фактически выполненные работы и фактическая геометрия местности. Внутри первого уровня отдельно развели стадию П, прошедшую государственную экспертизу, и стадию Р — чтобы выводы о недостатках проектирования не вторгались в предмет, уже проверенный государственной экспертизой, и не были ею же опровергнуты.

Для третьего уровня применили 3D-сканирование: фактический рельеф и геометрию насыпи невозможно оценить ни по проекту, ни по фотографиям. Углы откосов по сечениям пересчитали в показатель заложения по зависимости m = 1/tg(α) и сопоставили с ориентиром 1:1,5.

Нормативная база: СП 35.13330.2011 (в том числе п. 5.24), СП 119.13330.2017, проектная и исполнительная документация шифра 17-01-23, материалы инженерных изысканий.

Что мы сделали

1. Проанализировали 33 единицы материалов — проектную документацию стадий П и Р, технические отчёты по инженерно-геологическим, гидрометеорологическим и геодезическим изысканиям, исполнительные акты и схемы, акт о выявленных дефектах.
2. Провели выезды на объект с визуальным и выборочным инструментальным обследованием зоны водопропускной трубы, входного и выходного оголовков, откосов насыпи и прилегающего рельефа.

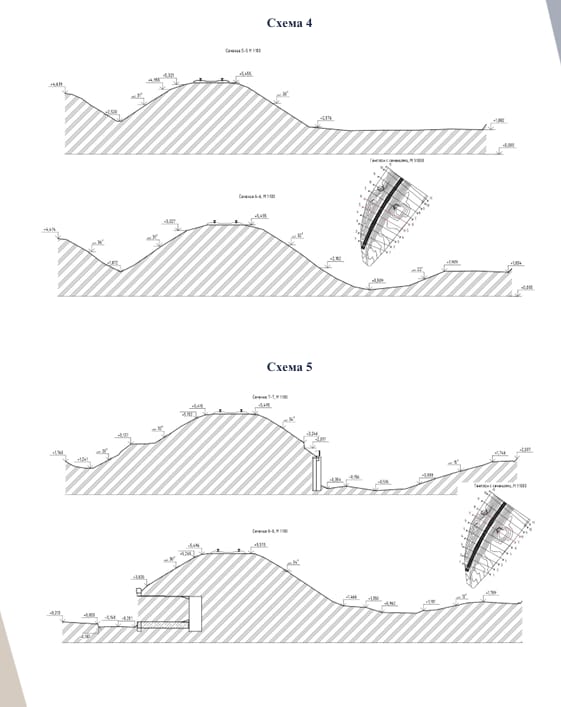

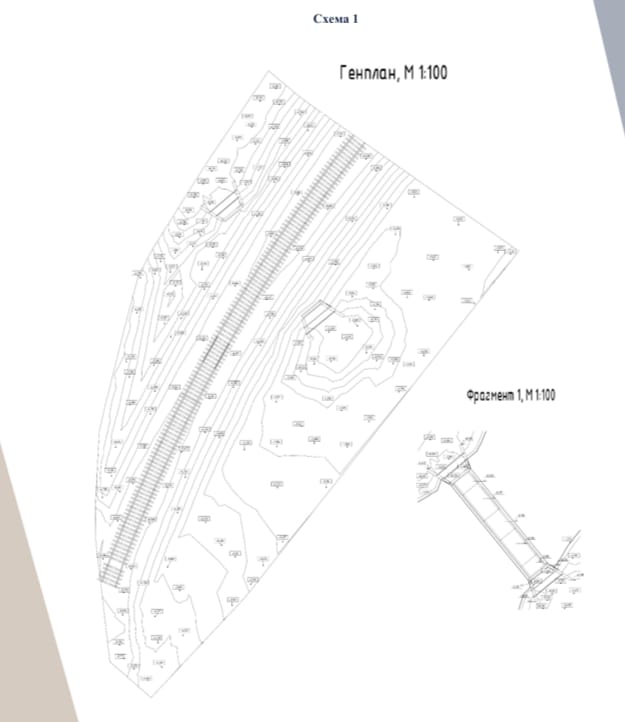

3. Выполнили 3D-сканирование участка с построением генплана и 15 поперечных сечений с высотными отметками в зоне трубы и на подходах к ней.
4. Пересчитали фактические углы откосов в показатель заложения по каждому сечению и сопоставили с ориентиром 1:1,5, с указанием процента отклонения.
5. Проверили высотные отметки на возможность самотёчного перепуска — чтобы отдельно установить, есть ли основания для версии о контруклоне трубы.
6. Сопоставили исполнительные акты с составом работ, необходимых для выполнения функции перепуска — отдельно по конструктивным элементам трубы и отдельно по водоотводу и укреплениям.
7. Проверили проектные гидравлические расчёты по трубе — расчётный расход весеннего половодья, глубину потока на входе и величину свободного зазора относительно требования норм.

Что установили

Труба не является причиной — и это главный результат. По проектному расчёту при расходе весеннего половодья обеспеченностью 2 % глубина воды на входе составляет 1,42 м при высоте отверстия 2,0 м: свободный зазор около 0,58 м, что превышает минимальное возвышение по п. 5.24 СП 35.13330.2011. Отверстие подобрано с запасом.

Уклон трубы тоже не при чём. По фактическим высотным отметкам самотёчный перепуск воды через трубу обеспечивается. Версия о контруклоне не подтверждается, а значит, демонтаж трубы как первоочередная мера не обоснован.

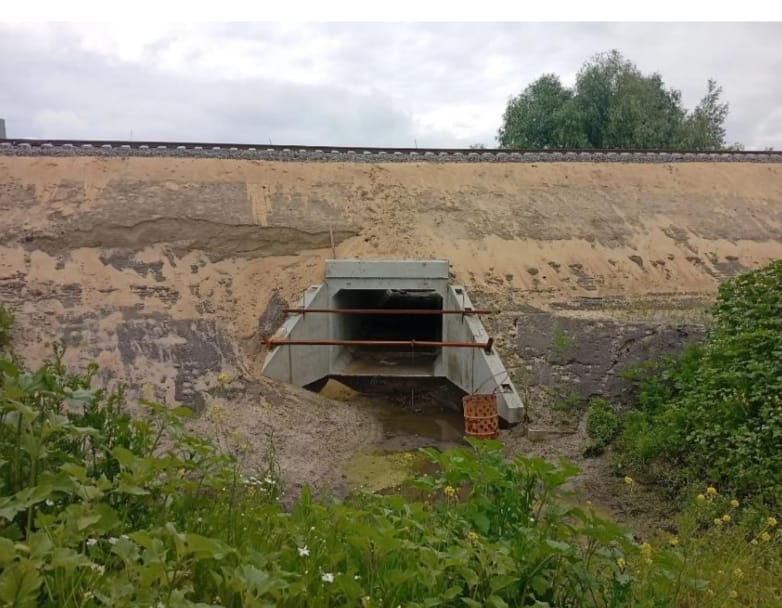

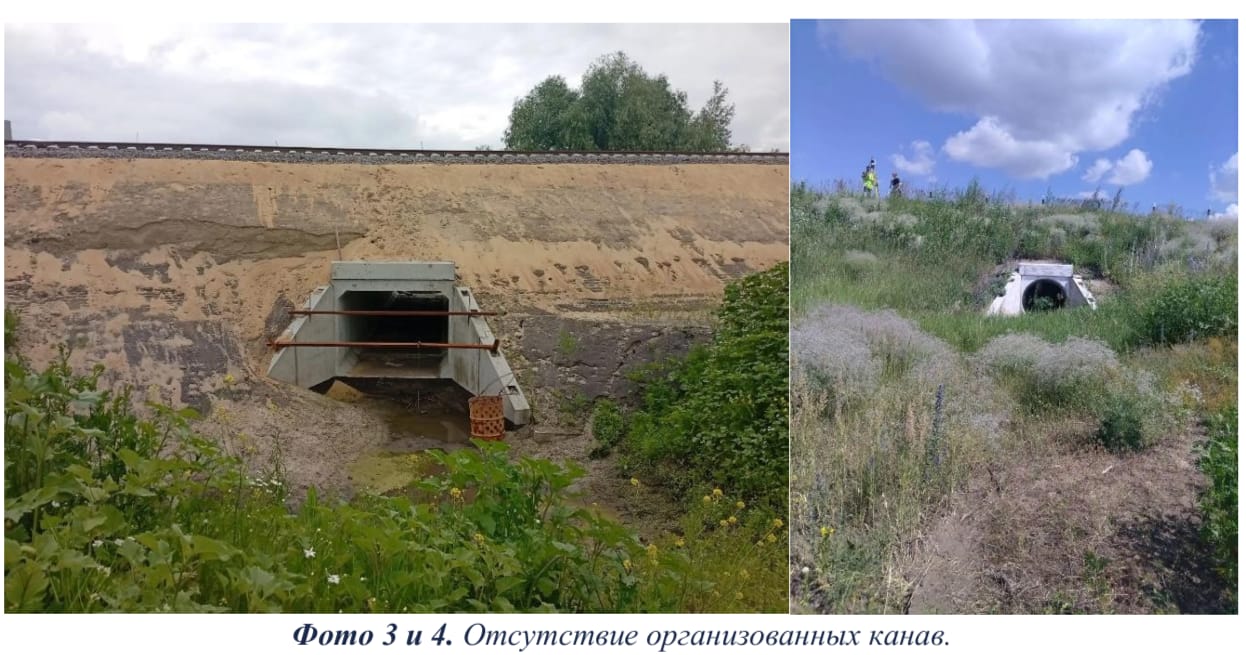

Не выполнено то, без чего труба не работает. Отсутствуют организованные подводящая и отводящая канавы или русла, отсутствует укрепление русла у обоих оголовков, отсутствует предусмотренное проектом укрепление откосов посевом трав по слою растительного грунта — вместо него открытая песчаная поверхность. Исполнительные акты подтверждают устройство блоков и арматурные работы по самой трубе, но не подтверждают выполнение комплекса работ по организации водоотвода.

Фактическая геометрия насыпи оказалась хуже проектной логики. По 15 сечениям углы откосов составляют от 29° до 36°; в зоне подхода к трубе и её сопряжения с насыпью — 33–36°, что соответствует заложению 1:1,48–1:1,38 и круче ориентира 1:1,5 с отклонением до 8,2 %. Одновременно у входа и выхода зафиксированы локальные понижения рельефа с нулевыми и отрицательными отметками — до минус 0,5 м.

Проектный недостаток назван точно и в правильных границах. Проектные решения по самой трубе присутствуют и рассчитаны; непроработанной осталась увязка трубы с фактической геометрией земляного полотна — достаточность длины трубы и положения оголовков при сформированной высоте насыпи, условия входа и выхода воды, противоразмывная защита. При этом прямо оговорено: положительное заключение государственной экспертизы под сомнение не ставится, выявленные недостатки касаются полноты детализации и функциональной комплексности решений по водоотводу.

Причинно-следственная цепь: отсутствие организованных подводящего и отводящего русел → вода не получает пути к входному оголовку и отвода от выходного → застой в локальных понижениях рельефа у оголовков → длительный контакт воды с грунтом насыпи при отсутствующем укреплении русла и откосов → переувлажнение подошвы откоса и снижение сопротивления грунта сдвигу → размыв откоса у входного оголовка и деформация откоса у выходного. Крутизна откосов 34–36° в этой же зоне работает как усиливающий фактор.

Что это дало заказчику

Снят самый дорогой сценарий. Разбирать насыпь и переукладывать трубу не нужно: показано числом, что ни отверстие, ни уклон причиной не являются. Проблема переведена в разряд земляных, планировочных и укрепительных работ — другой порядок стоимости и сроков.

Претензия стала адресной вместо общей. Вместо «объект сделан плохо» — закрытый перечень: четыре конкретные невыполненные работы и шесть конкретных непроработок проектной увязки, каждая со ссылкой на норму или на проектную позицию, которая должна была быть реализована.

Ссылка на государственную экспертизу нейтрализована заранее. Предмет госэкспертизы и предмет спора разграничены прямо в тексте. Оппонент не сможет закрыть вопрос одной фразой о положительном заключении.

Фактический рельеф зафиксирован инструментально. 3D-сканирование даёт 15 сечений с отметками и углами — это доказательство, которое нельзя оспорить рассуждением. Именно оно показало, что проблема находится не в трубе, а в геометрии подходов к ней.

Получена программа устранения. Профилирование подводящей и отводящей канав, укрепление входного и выходного участков, восстановление растительного слоя и проектного укрепления откосов посевом трав, планировка размытых поверхностей, при необходимости — геоматериалы, щебёночное укрепление или лотковые элементы. Отдельно назван контрольный этап: геодезическая съёмка после устранения с привязкой к входному и выходному лоткам, дну канав, бровкам и прилегающему рельефу.

Категоричность выводов дозирована намеренно. По деформации откоса у выходного оголовка вывод о причинах не сделан: без вскрытий и лабораторного анализа грунтов его дать нельзя, и это сказано прямо. Геометрический пересчёт откосов назван геометрическим и отдельно оговорено, что он не заменяет расчёт устойчивости по предельному равновесию. Заключение, которое само обозначает границу своих выводов, оппоненту сложнее опрокинуть целиком.
